Forbhreathnú

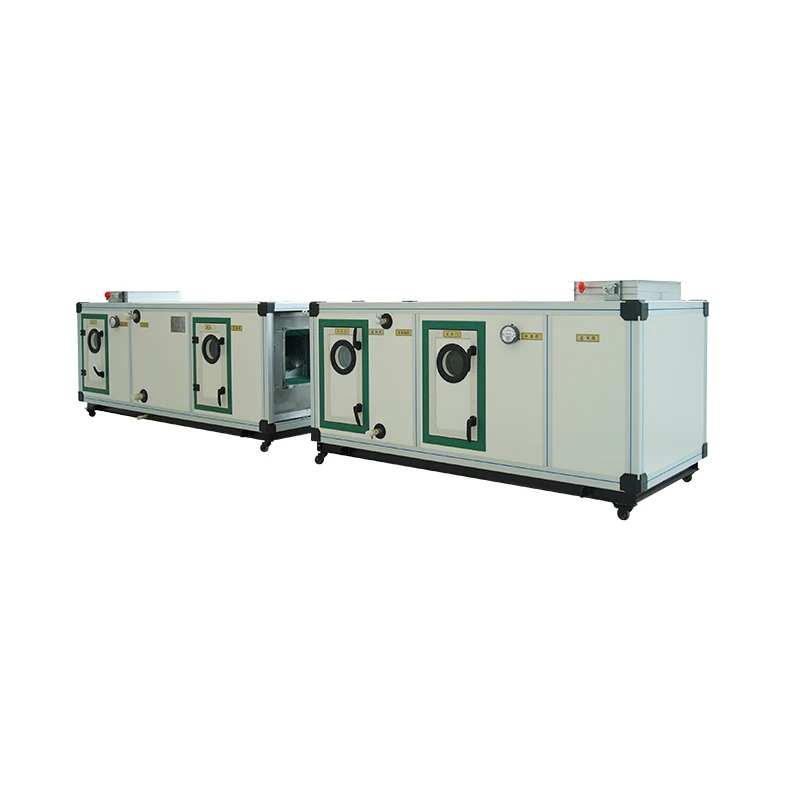

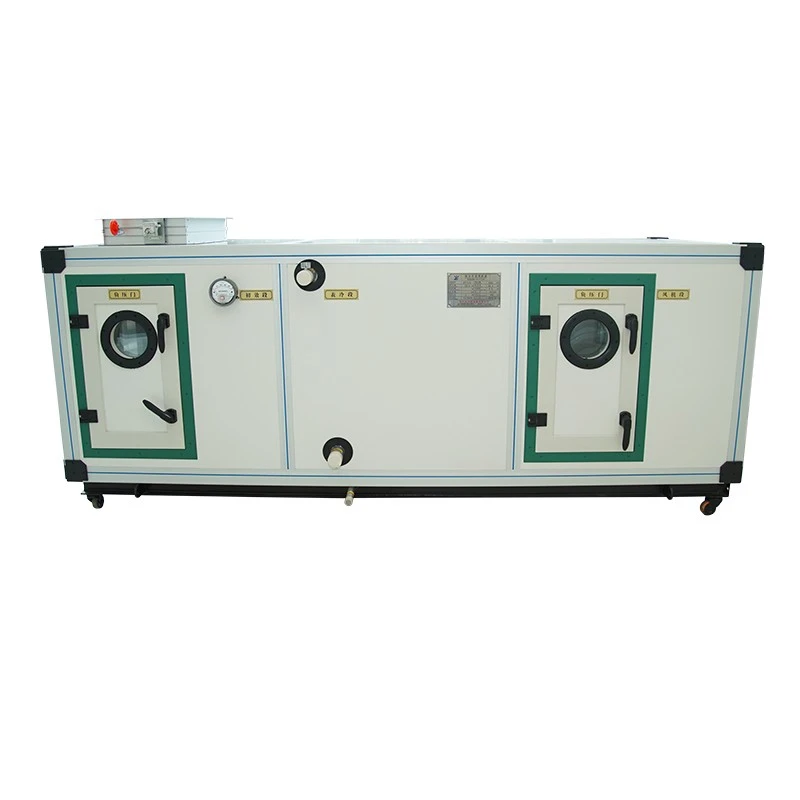

Is córas HVAC féinchuimsitheach é Aonad Láimhseála Aeir Pacáilte (AHU) atá deartha chun feidhmeanna téimh, aerála agus aerchóirithe (HVAC) a sholáthar in aonad amháin. Úsáidtear na haonaid seo go coitianta i bhfoirgnimh thráchtála agus thionsclaíocha ina bhfuil spás teoranta nó nuair nach bhfuil córas láraithe HVAC praiticiúil.
Paraiméadar
Fuarú, toirt uisce, friotaíocht uisce
Coinníollacha fuaraithe: Aer ionraoin teocht bolgán tirim 27 céim , teocht bolgán fliuch 19.5 céim , teocht an uisce inlet 7 céim , teocht an uisce asraon 12 céim
|
Múnla |
Píobán dhá shraith |
Píobán ceithre shraith |
píopa sé sraithe |
píopa ocht-réise |
||||||||
|
fuaraithe(KW |
Toirt uisce(m³/h) |
Friotaíocht uisce (KPa) |
fuaraithe(KW) |
Toirt uisce (m h) |
Friotaíocht uisce (KPa) |
fuaraithe(kW) |
Toirt uisce (m³/h) |
Friotaíocht uisce (KPa) |
fuaraithe (KW |
Toirt uisce (m³/h) |
Friotaíocht uisce(KPa) |
|
|
ZK-05 |
18.8 |
3.23 |
10.1 |
29.4 |
5.01 |
9.76 |
37.8 |
6.49 |
16.99 |
45.7 |
7.85 |
10.44 |
|
ZK-10 |
34.7 |
5.89 |
10.5 |
58.6 |
10.35 |
11.65 |
75.4 |
12.96 |
10.08 |
91.2 |
15.70 |
12.82 |
|
ZK-15 |
53.4 |
9.16 |
9.8 |
87.9 |
15.08 |
7.21 |
113.1 |
19.5 |
12.11 |
136.8 |
23.52 |
15.12 |
|
ZK-20 |
70.6 |
12.14 |
9.8 |
117.3 |
20.16 |
8.25 |
150.8 |
26.21 |
14.07 |
182.4 |
31.96 |
17.48 |
|
ZK-25 |
92.9 |
15.83 |
11.6 |
146.1 |
25.12 |
10.24 |
188.1 |
33.90 |
11.77 |
227.5 |
39.11 |
14.76 |
|
ZK-30 |
113.6 |
19.2 |
11.8 |
175.2 |
30.12 |
11.16 |
225.6 |
38.90 |
13.10 |
273.4 |
47.00 |
16.28 |
|
ZK-40 |
144.4 |
24.82 |
12.4 |
232.8 |
40.03 |
12.93 |
300.2 |
51.61 |
15.73 |
362.2 |
62.27 |
19.20 |
|
ZK-50 |
180.5 |
30.61 |
10.4 |
292.3 |
50.25 |
7.47 |
375.3 |
64.52 |
17.00 |
435.80 |
74.93 |
15.70 |
|
ZK-60 |
216.6 |
37.24 |
9.4 |
349.2 |
60.04 |
7.47 |
450.3 |
77.42 |
17.00 |
544.80 |
93.67 |
15.70 |
|
ZK-80 |
287.2 |
49.1 |
9.1 |
464.6 |
79.88 |
8.5 |
598.4 |
102.89 |
19.5 |
724.8 |
124.62 |
17.9 |
|
ZK-100 |
357.0 |
61.38 |
9.5 |
578.2 |
99.41 |
8.5 |
746.5 |
128.35 |
19.5 |
904.2 |
155.46 |
17.9 |
|
ZK-120 |
428.4 |
73.65 |
9.5 |
693.6 |
118.91 |
8.5 |
895.2 |
153.91 |
19.5 |
1084.8 |
186.51 |
17.9 |
|
ZK-160 |
591.2 |
101.65 |
11.2 |
921.6 |
158.48 |
10.3 |
1190.4 |
204.67 |
20.1 |
1443.2 |
255.93 |
32.4 |
|
ZK-200 |
740.1 |
127.25 |
12.8 |
1152.2 |
199.3 |
13.1 |
1488.1 |
255.86 |
26.4 |
1804.3 |
310.22 |
42.4 |
Nóta: Paraiméadair feidhmíochta an aonaid ag luas gaoithe 2.5m/s
Fachtóir ceartúcháin riocht fuaraithe
Fachtóir Ceartúcháin K1 maidir le hAcmhainn Fuarú agus Sreabhadh Uisce faoi Theocht Éagsúla Inlet Aeir agus Uisce
|
teocht an aeir |
Teocht an uiscecéime |
|||||
|
Bolgán fliuch Teocht |
Bolgán tirim Teocht |
5/10 |
6/11 |
7/12 |
8/13 |
9/14 |
|
17 |
19-27 |
0.83 |
0.76 |
0.67 |
0.62 |
0.57 |
|
18 |
20-30 |
0.94 |
1.85 |
0.76 |
0.68 |
0.58 |
|
19 |
21-31 |
1.07 |
0.97 |
0.88 |
0.79 |
0.71 |
|
19.5 |
21-33 |
1.15 |
1.06 |
1.00 |
0.86 |
0.78 |
|
20 |
22-33 |
1.20 |
1.10 |
1.03 |
0.90 |
0.81 |
|
21 |
23-36 |
1.34 |
1.24 |
1.14 |
1.03 |
0.93 |
|
22 |
24-39 |
1.48 |
1.38 |
1.28 |
1.18 |
1.07 |
|
23 |
25-42 |
1.63 |
1.53 |
1.43 |
1.32 |
1.22 |
|
24 |
26-45 |
1.79 |
1.69 |
1.59 |
1.47 |
1.36 |
|
25 |
27-48 |
1.75 |
1.64 |
1.53 |
||
|
26 |
28-48 |
1.92 |
1.81 |
1.70 |
||
|
27 |
29-48 |
2.09 |
1.98 |
1.87 |
||
|
28 |
30-50 |
2.26 |
2.16 |
2.05 |
||
|
29 |
31-52 |
2.40 |
2.32 |
2.2 |
||
Fachtóir Ceartúcháin K3 maidir le Cumas Fuarú agus Sreabhadh Uisce faoi Theocht Éagsúla Inlet Aeir agus Uisce
|
Luas na cinn |
2.0 |
2.3 |
2.5 |
2.7 |
3.0 |
3.3 |
3.5 |
|
comhéifeacht |
0.81 |
0.92 |
1.0 |
1.07 |
1.17 |
1.26 |
1.32 |
Fachtóir Ceartúcháin K2 le haghaidh Friotaíocht Uisce faoi Theocht Inlet Aeir agus Uisce Éagsúla
|
teocht an aeir |
Teocht an uiscecéime |
|||||
|
Bolgán fliuch Teocht |
Bolgán tirim Teocht |
5/10 |
6/11 |
7/12 |
8/13 |
9/14 |
|
18 |
20-30 |
0.90 |
0.74 |
0.60 |
0.49 |
0.36 |
|
19 |
21-31 |
1.13 |
0.95 |
0.77 |
0.65 |
0.54 |
|
19.5 |
21-33 |
1.35 |
1.15 |
1.00 |
0.78 |
0.63 |
|
20 |
22-33 |
1.41 |
1.20 |
1.05 |
0.82 |
0.67 |
|
21 |
23-36 |
1.72 |
1.49 |
1.27 |
1.06 |
0.86 |
|
22 |
24-39 |
2.08 |
1.82 |
1.57 |
1.34 |
1.12 |
|
23 |
25-42 |
2.48 |
2.20 |
1.93 |
1.66 |
1.14 |
|
24 |
26-45 |
2.95 |
2.62 |
2.33 |
2.03 |
1.76 |
|
25 |
27-48 |
2.78 |
2.46 |
2.16 |
||
|
26 |
28-48 |
3.30 |
2.94 |
2.60 |
||
|
27 |
29-48 |
3.80 |
3.50 |
3.12 |
||
|
28 |
30-50 |
4.14 |
4.10 |
3.70 |
||
|
29 |
31-52 |
4.14 |
4.10 |
3.70 |
||
Fachtóir Ceartúcháin K4 le haghaidh Friotaíocht Uisce faoi Theocht Inlet Aeir agus Uisce Éagsúla
|
Luas na cinn |
2.0 |
2.3 |
2.5 |
2.7 |
3.0 |
3.3 |
3.5 |
|
comhéifeacht |
0.9 |
0.96 |
1.0 |
1.04 |
1.1 |
1.16 |
1.2 |
Ps:1.Déantar na fachtóirí ceartúcháin thuas a chinneadh bunaithe ar mheánluachanna na n-aonad éagsúla. I gcás aonaid bheaga (05~15), méadaigh faoi 0.95; i gcás aonaid mhóra (50-200), méadaigh faoi 1.08.
2. Is neasluachanna iad na fachtóirí ceartúcháin thuas agus is le haghaidh tagartha amháin iad.
Ceartú faoi luasanna gaoithe éagsúla, teocht an aeir inlet, agus coinníollacha teocht an uisce:
Cumas fuaraithe iarbhír= Toilleadh fuaraithe ó Tábla 1 × K1 × K3
Sreabhadh uisce iarbhír= Sreabhadh uisce ó Tábla 1 × K1 × K3
Friotaíocht uisce iarbhír= Friotaíocht uisce ó Tábla 1 × K2 × K4
Sampla:Agus oiriúntóir aer YG-20 á roghnú agat, is é 2.5 m/s luas na gaoithe aghaidh an chorna fuaraithe. De réir Tábla 1, is é an cumas fuaraithe ná 150.8 kW, is é 26.21 m³/h an sreabhadh uisce, agus friotaíocht uisce 14.07 kPa. Déan an cumas fuaraithe iarbhír, sreabhadh uisce, agus friotaíocht uisce a chinneadh nuair a bhíonn teocht an bolgáin thirim aeir inlet 27 céim, tá teocht bolgáin fliuch 21 céim, tá teocht an uisce inlet 7 céim, agus tá teocht an uisce asraon 12 céim .
Réiteach:Ó Tábla K1, an fachtóir ceartúcháin K1=1.14. Ó Tábla K2, an fachtóir ceartúcháin K2=1.27.
Dá bhrí sin:
Cumas fuaraithe iarbhír (Q)= Toilleadh fuarú riocht caighdeánach × K1=150.8 × 1.14=171.91 kW
Sreabhadh uisce iarbhír (V)= Bail chaighdeánach sreabhadh uisce × K1=26.21 × 1.14=29.88 m³/u
Frithsheasmhacht uisce iarbhír (P)= Bail chaighdeánach friotaíocht uisce × K2=14.07 × 1.27=17.87 kPa
Téamh, toirt uisce, friotaíocht uisce
Coinníollacha téimh: teocht inlet aeir 15 céim, teocht inlet uisce 60 céim
|
Múnla |
Píobán dhá shraith |
píopa ceithre shraith |
píopa sé sraithe |
píopa ocht-réise |
||||||||
|
téamh (KW) |
Toirt uisce (m/h) |
Friotaíocht uisce (KPa) |
Téamh (KW |
Toirt uisce (mh) |
Friotaíocht uisce (KPa) |
Téamh (KW) |
Toirt uisce (m³h) |
Friotaíocht uisce (KPa) |
Téamh(KW) |
Toirt uisce m/h) |
Friotaíocht uisce (KPa) |
|
|
ZK-05 |
34.1 |
3.23 |
10.1 |
50.6 |
5.01 |
9.76 |
59.2 |
6.49 |
16.99 |
77.1 |
7.85 |
10.44 |
|
ZK-10 |
67.1 |
5.89 |
10.5 |
99.8 |
10.35 |
11.65 |
124.8 |
12.96 |
10.08 |
151.0 |
15.70 |
12.82 |
|
ZK-15 |
101.8 |
9.16 |
9.8 |
149.7 |
15.08 |
7.21 |
173.5 |
19.5 |
12.11 |
205.1 |
23.52 |
15.12 |
|
ZK-20 |
135.6 |
12.14 |
9.8 |
199.0 |
20.16 |
8.25 |
248.8 |
26.21 |
14.07 |
289.3 |
31.96 |
17.48 |
|
ZK-25 |
168.7 |
15.83 |
11.6 |
249.5 |
25.12 |
10.24 |
311.2 |
33.90 |
11.77 |
353.3 |
39.11 |
14.76 |
|
ZK-30 |
202.6 |
19.2 |
11.8 |
304.5 |
30.12 |
11.16 |
380.9 |
38.90 |
13.10 |
448.3 |
47.00 |
16.28 |
|
ZK-40 |
270.4 |
24.82 |
12.4 |
399.2 |
40.03 |
12.93 |
480.8 |
51.61 |
15.73 |
592.4 |
62.27 |
19.20 |
|
ZK-50 |
337.3 |
30.61 |
10.4 |
512.3 |
50.25 |
7.47 |
556.8 |
64.52 |
17.00 |
641.8 |
74.93 |
15.70 |
|
ZK-60 |
404.7 |
37.24 |
9.4 |
609.4 |
60.04 |
7.47 |
581.2 |
77.42 |
17.00 |
766.8 |
93.67 |
15.70 |
|
ZK-80 |
539.5 |
49.1 |
9.1 |
796.0 |
79.88 |
8.5 |
386.2 |
102.89 |
19.5 |
1006.0 |
124.62 |
17.9 |
|
ZK-100 |
674.5 |
61.38 |
9.5 |
985.1 |
99.41 |
8.5 |
1127.6 |
128.35 |
19.5 |
1272.3 |
155.46 |
17.9 |
|
ZK-120 |
808.9 |
73.65 |
9.5 |
1185.9 |
118.91 |
8.5 |
1362.5 |
153.91 |
19.5 |
1533.6 |
186.51 |
17.9 |
|
ZK-160 |
1077.8 |
101.65 |
11.2 |
1576.0 |
158.48 |
10.3 |
1688.4 |
204.67 |
20.1 |
2083.2 |
255.93 |
32.4 |
|
ZK-200 |
1346.2 |
127.25 |
12.8 |
1970.8 |
199.3 |
13.1 |
2032.7 |
255.86 |
26.4 |
2606.2 |
310.22 |
42.4 |
Nóta: 1. Tagairt feidhmíochta an aonaid ar luas ceannghaoth 2.5m/s
2. Is coil déchuspóireach é an coil d'iarratais te agus fuar
Príomhghnéithe AHUanna Pacáilte
- Dearadh Dlúth:Tá AHUanna pacáistithe deartha le bheith dlúth agus sábhálann siad spás, rud a fhágann go bhfuil siad oiriúnach le suiteáil i gceantair le spás teoranta, mar shampla díonta nó seomraí meicniúla.
- Réiteach Uile-i-Aon:Comhtháthaíonn na haonaid seo na comhpháirteanna HVAC go léir, lena n-áirítear cornaí téimh agus fuaraithe, lucht leanúna, scagairí, agus rialtáin, i bpacáiste amháin, rud a shimplíonn suiteáil agus cothabháil.
- Éifeachtúlacht Fuinnimh:Tá go leor AHUanna pacáistithe feistithe le comhpháirteanna agus gnéithe atá tíosach ar fhuinneamh, amhail tiomántáin luais athraitheacha agus córais aisghabhála teasa, chun tomhaltas fuinnimh a íoslaghdú agus costais oibriúcháin a laghdú.
- Cumraíocht Sholúbtha:Tairgeann AHUanna pacáistithe solúbthacht i roghanna cumraíochta, rud a cheadaíonn saincheaptha bunaithe ar riachtanais shonracha tionscadail agus srianta spáis.
- Suiteáil Éasca:Déantar na haonaid seo a réamhinnealtóireacht agus a chur le chéile sa mhonarcha, rud a fhágann go bhfuil siad éasca a shuiteáil agus a choimisiúnú, rud a shábháil am agus costais saothair le linn na tógála.
- Feidhmíocht Iontaofa:Tá AHUanna pacáistithe deartha le haghaidh feidhmíochta iontaofa agus comhsheasmhach, le córais iomarcaíochta agus cúltaca ionsuite chun oibriú gan bhriseadh a chinntiú.
Feidhmchláir AHUanna Pacáilte
Foirgnimh Tráchtála: Úsáidtear AHUanna pacáistithe go coitianta in oifigí, siopaí miondíola, bialanna, agus spásanna tráchtála eile chun téamh, fuarú agus aeráil a sholáthar.
Áiseanna Tionscail: Úsáidtear na haonaid seo freisin i suíomhanna tionsclaíocha cosúil le monarchana, stórais, agus gléasraí déantúsaíochta chun coinníollacha oibre compordach a choinneáil agus trealamh a chosaint.
Institiúidí Oideachais: Tá AHUanna pacáistithe suiteáilte i scoileanna, coláistí agus ollscoileanna chun teocht laistigh agus cáilíocht an aeir a rialú do mhic léinn agus don fhoireann.
Áiseanna Cúraim Sláinte: Úsáideann ospidéil, clinicí agus oifigí leighis AHUanna pacáistithe chun timpeallachtaí glana agus steiriúla a sholáthar do chúram othar.
Tionscal Fáilteachais: Bíonn óstáin, ionaid saoire agus ionaid fáilteachais eile ag brath ar AHUanna pacáistithe chun compord agus sásamh aoi a chinntiú.
